Panduan Singkat Port Audio



Apa Itu Port Audio?

Port audio adalah antarmuka fisik pada perangkat yang memungkinkan transmisi sinyal audio antar perangkat. Port audio memiliki dua fungsi utama: input dan output. Port output digunakan untuk mengirim sinyal suara dari satu perangkat ke perangkat pemutar seperti headphone, speaker, dan amplifier. Sebaliknya, port input digunakan untuk memasukkan suara dari sumber eksternal seperti mikrofon atau instrumen musik ke dalam komputer atau sistem perekaman.


Port Audio pada Motherboard

Port audio pada motherboard terbagi menjadi analog dan digital:

  • Analog (3,5 mm): Port ini paling umum ditemukan, kompatibel dengan colokan TRS 3,5 mm. Di desktop, biasanya terdapat dua port di bagian depan, salah satunya untuk output headphone dan satu lagi untuk input mikrofon. Di belakang, port analog sering diberi kode warna untuk menunjukkan fungsi masing-masing.

  • Analog (6,35 mm): Jarang ditemukan dan biasanya digunakan untuk headphone kelas atas atau peralatan profesional. Karena daya keluarannya lebih tinggi, port ini cocok untuk perangkat audio berkualitas tinggi. Sering kali digunakan bersama adaptor dari 6,35 mm ke 3,5 mm.

  • Digital: Meliputi port seperti S/PDIF (Sony/Philips Digital Interconnect Format) yang umum ditemukan di motherboard menengah hingga atas. Port ini mendukung transmisi audio multikanal melalui satu kabel—baik dalam bentuk optik (TOSLINK) maupun koaksial (via RCA atau BNC)—serta port USB yang juga sering digunakan sebagai port audio digital.


Port Audio di Laptop

Laptop biasanya memiliki port 3,5 mm TRRS untuk menangani input dan output audio sekaligus, ideal untuk headset dengan mic bawaan. Jika headset yang digunakan memiliki dua colokan terpisah, diperlukan adaptor 2-in-1. Beberapa laptop terbaru bahkan sudah menghapus port audio tradisional dan hanya mengandalkan USB atau HDMI untuk audio. Bluetooth juga menjadi metode populer untuk menghubungkan headphone atau speaker secara nirkabel.

Pada contohnya, MacBook bisa menyediakan 1–3 port audio untuk headphone atau speaker, port audio masuk (Analog Audio In), dan port output analog (Analog Audio Out) yang umumnya diberi tanda ikon volume.


Mengenali Port Audio Berdasarkan Kode Warna

Motherboard PC umumnya memiliki beberapa port 3,5 mm dengan warna berbeda untuk memudahkan identifikasi fungsinya:

  • Hijau: Line-out atau audio-out—untuk menghubungkan speaker atau headphone stereo.

  • Pink: Mic-in—untuk menghubungkan mikrofon atau headset dengan mic.

  • Biru: Line-in—untuk menerima input audio dari perangkat eksternal seperti CD/DVD player, MP3, amplifier, instrumen, dan mixer.

  • Oranye: CS-Out—digunakan untuk speaker center/front atau subwoofer dalam sistem audio multi-kanal.

  • Hitam: RS-Out—untuk speaker belakang dalam sistem surround 5.1 atau 7.1.

  • Abu-abu / Perak / Putih: SS-Out—untuk speaker samping dalam sistem surround 7.1.

Selain itu, beberapa motherboard modern memungkinkan pengguna memodifikasi fungsi port melalui pengaturan driver audio untuk penggunaan yang lebih fleksibel.


Kesimpulan

Port audio di PC dan laptop memberikan konektivitas penting untuk berbagai perangkat audio, seperti speaker dan mikrofon. Dengan mempelajari perbedaan antara port analog, digital, serta memahami arti kode warna pada port, kamu bisa melakukan pengaturan audio dengan lebih tepat untuk pengalaman suara yang optimal.




Sunday, 22 June 2025

Membuat tembaga Sulfat / Flux / CuSO₄

Timah solder, biasanya akan lebih kuat menempel pada benda dengan material tembaga. Bagaimana jika kita akan menyolder benda seperti stainless steel agar kuat, bisa kita pakai flux buatan berupa tembaga sulfat.

cara : olesi permukaan stainless yang akan disolder dengan cairan garam lalu keringkan (agar cepat bisa pakai solder uap/blower), lalu olesi dengan tembaga sulfat, saat mengering maka permukaan stainless stel akan berubah menjadi sedikit ada lapisan tembaga, nah lanjut proses solder.

Untuk membuat tembaga(II) sulfat (CuSO₄) secara sederhana di rumah atau bengkel (misalnya untuk digunakan sebagai flux dalam penyolderan atau elektrolisis), kamu bisa menggunakan logam tembaga (Cu) dan asam sulfat (H₂SO₄) encer. Berikut ini adalah cara membuatnya:


⚠️ PERINGATAN KESELAMATAN:

  • Gunakan sarung tangan karet, kacamata pelindung, dan ruangan berventilasi baik.

  • Jangan mencampur bahan kimia sembarangan.

  • Hati-hati dengan asam sulfat, sangat korosif.


💡 Bahan yang Dibutuhkan:

  1. Tembaga murni (kabel tembaga, lempeng, atau serpihan).

  2. Asam sulfat encer (bisa pakai elektrolit aki yang asli — bukan yang sudah dicampur air aki).

  3. Air suling (jika ingin murni).

  4. Wadah gelas/pireks (tahan asam).

  5. Pemanas (kompor listrik atau plat pemanas).


🔧 Langkah-Langkah:

🧪 Metode Reaksi Langsung (Kimia):

  1. Siapkan larutan asam sulfat:

    • Campurkan 1 bagian asam sulfat pekat dengan 3 bagian air suling (tuangkan asam ke air, bukan sebaliknya).

  2. Masukkan logam tembaga ke dalam larutan.

    • Gunakan tembaga murni yang sudah dibersihkan (jangan pakai tembaga yang dilapisi atau berkarat).

    • Potong kecil-kecil agar luas permukaannya lebih besar.

  3. Panaskan perlahan larutan tersebut (jika reaksi terlalu lambat).

    • Reaksi akan menghasilkan larutan biru tembaga sulfat:

      Cu(s)+2H2SO4(aq)CuSO4(aq)+SO2(g)+2H2O(l)Cu(s) + 2H_2SO_4(aq) \rightarrow CuSO_4(aq) + SO_2(g) + 2H_2O(l)
    • Kadang muncul gas belerang dioksida (bau tajam), ventilasi harus baik.

  4. Setelah larutan menjadi biru, saring untuk memisahkan sisa tembaga yang belum larut.

  5. Biarkan larutan menguap perlahan hingga terbentuk kristal tembaga sulfat biru.


🔋 Metode Elektrolisis (Alternatif Lebih Bersih):

  1. Siapkan 2 elektroda tembaga dan celupkan ke dalam air + sedikit asam sulfat.

  2. Hubungkan ke sumber listrik DC (seperti adaptor 12V atau baterai).

  3. Tembaga dari anoda akan larut dan membentuk CuSO₄.

  4. Setelah cukup waktu, kamu bisa menguapkan larutan untuk mendapatkan kristal CuSO₄.


🧰 Penggunaan sebagai Flux:

  • CuSO₄ bisa digunakan untuk membersihkan permukaan logam saat disolder atau membantu pembentukan lapisan tipis.

  • Tapi biasanya flux untuk penyolderan logam non-ferro lebih cocok menggunakan asam lemah (seperti asam sitrat, boraks, atau ammonium klorida).

  • Tembaga sulfat kadang dipakai dalam proses elektroplating, bukan langsung sebagai flux utama.



Tuesday, 10 June 2025

Jenis kepala baut

Bagi rekan-rekan yang sering bongkar barang elektronik, pasti tidak jarang menemukan baut dengan jenis kepala yang unik, sampai bingung cara membukanya pakai obeng model apa.


















Berikut ini loh jenisnya

Gambar tersebut menampilkan berbagai jenis mata obeng (bit obeng) presisi yang digunakan untuk berbagai macam perbaikan. Berikut adalah penjelasan dari masing-masing bit yang ditampilkan:


Baris Atas (Kiri ke Kanan)

Simbol Ukuran Jenis Bit Keterangan
2.3 Tri-Point Biasa digunakan pada perangkat Apple, dll.
H3 Hex (Allen) Untuk sekrup hexagonal dalam.
H4 Hex (Allen) Sama seperti di atas, beda ukuran.
H5 Hex (Allen)
H6 Hex (Allen)
PZ2 Pozidriv Seperti Phillips tapi lebih stabil.
PZ3 Pozidriv Ukuran lebih besar.
Y2 Tri-Wing Banyak ditemukan pada alat elektronik.
Y3 Tri-Wing Ukuran berbeda.
U 4 U-Type Untuk sekrup khusus, kadang di peralatan listrik.
U 6 U-Type Ukuran lebih besar.

Baris Bawah (Kiri ke Kanan)

Simbol Ukuran Jenis Bit Keterangan
T6 Torx Banyak dipakai di elektronik & otomotif.
T10 Torx
T15 Torx
T25 Torx
T30 Torx Ukuran besar.
+ PH0 Phillips Untuk sekrup plus kecil.
+ PH1 Phillips Ukuran sedang.
+ PH2 Phillips Ukuran besar.
3.0 Flathead Obeng pipih, kecil.
5.0 Flathead Sedang.
6.0 Flathead Lebar.

Rangkuman Kategori

  • Hex (H): Untuk baut dalam berbentuk segi enam.

  • Torx (T): Berbentuk bintang, banyak dipakai di mobil & elektronik.

  • Pozidriv (PZ): Versi lebih baik dari Phillips.

  • Phillips (PH): Obeng plus standar.

  • Flathead (–): Obeng minus standar.

  • Tri-Point / Tri-Wing / U-Type: Sekrup khusus, biasanya di perangkat elektronik.




Monday, 9 June 2025

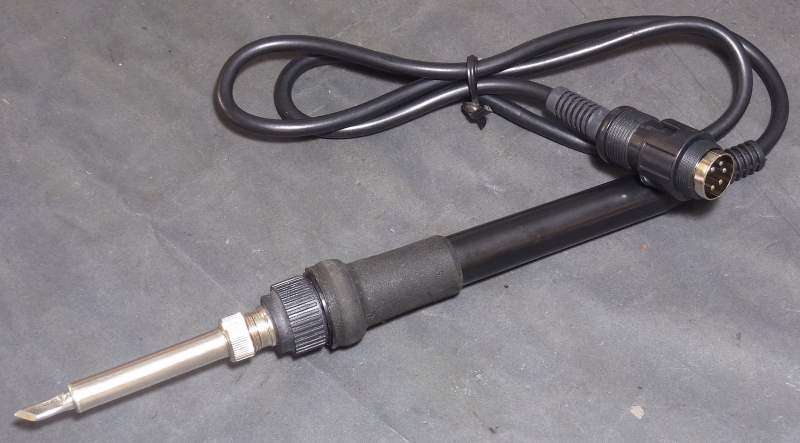

perbandingan pemanas keramik Hakko asli vs palsu, model Hakko 907 untuk stasiun 936

Berikut saya berbagi perbandingan pemanas keramik Hakko asli vs palsu, model Hakko 907 untuk stasiun 936.


Idealnya kita harus memiliki dua stasiun atau satu stasiun dengan dua solder, tapi sayangnya itu bukan pilihan sekarang. Jadi saya pikir, kenapa tidak pakai dua solder saja? Menggantinya tidak masalah besar dibanding harus menunggu solder dingin hanya untuk mengganti mata solder.



Gambar dan deskripsi di bawah:

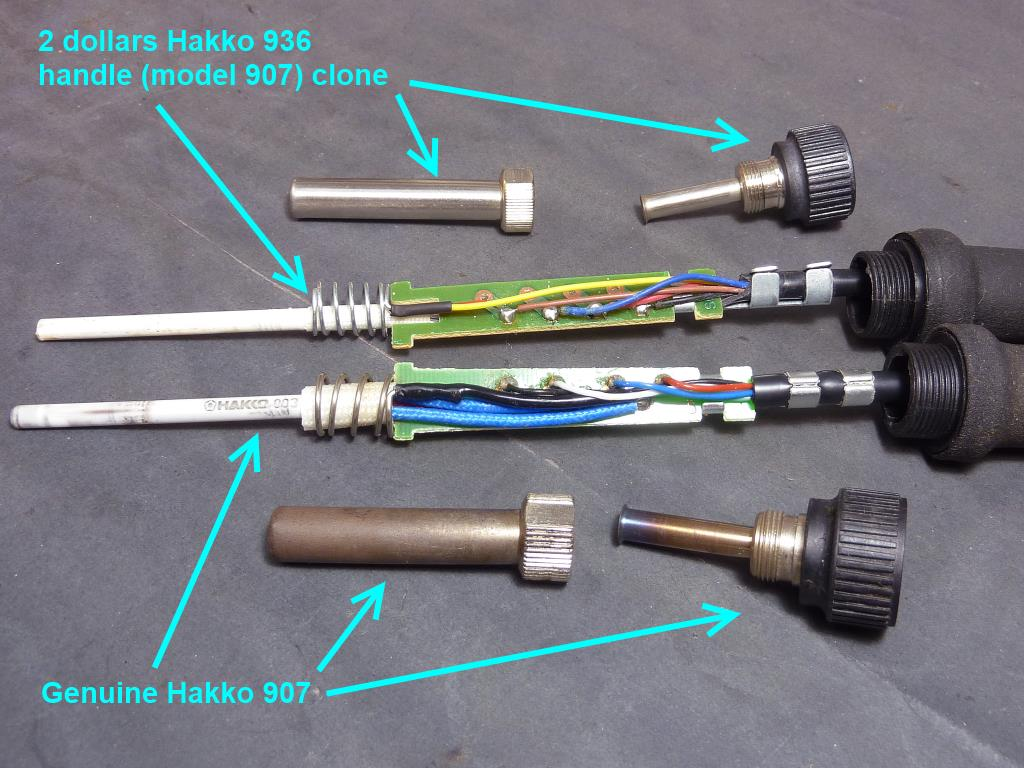

01. Hakko 907 Asli vs Palsu (Dibongkar).jpg

Selubung mata solder yang menghitam dan bagian logam menunjukkan bahwa solder 907 asli (di bawah) telah digunakan cukup lama, sementara yang palsu (di atas) masih mengilap. Semua bagian plastik hitam sebenarnya cukup mirip bila diraba. Solder palsu menggunakan kabel PVC kaku & murah untuk menghubungkan ke stasiun, dan lebih pendek :--, sedangkan solder asli menggunakan kabel silikon berkualitas tinggi—tapi saya bisa menerimanya. Foto diambil dari sudut tajam, jadi bagian palsu di atas terlihat sedikit lebih kecil, padahal semua komponen bisa dipertukarkan karena ukurannya identik. Jelas, solder palsu bisa jadi sumber murah untuk suku cadang pengganti jika bagian non-kritis rusak, seperti selubung mata solder yang berkarat/hitam atau mur.

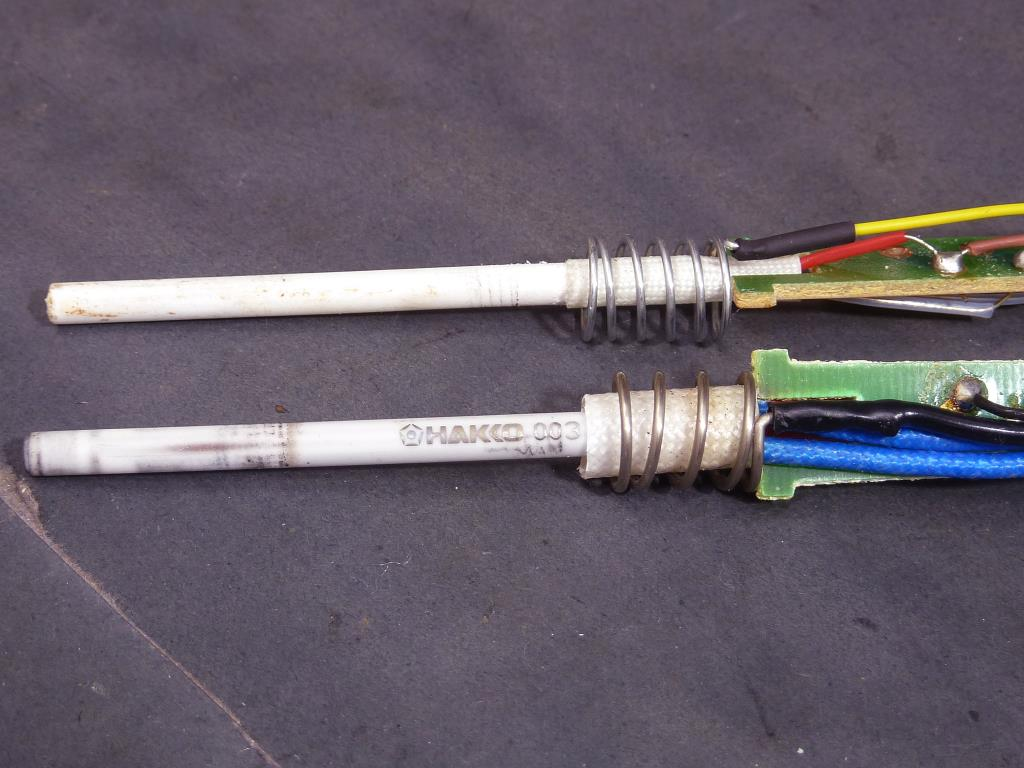

02. Perbandingan Elemen Pemanas Keramik.jpg

Perbandingan lebih dekat: pemanas palsu (atas) tidak memiliki label, sedangkan yang asli (bawah) bertuliskan "Hakko 003" dengan bekas bakar hitam karena elemen keramik ini sudah bekerja keras lebih dari 10 tahun. Pengukuran resistansi pada elemen pemanas dan sensor panas masih dalam spesifikasi Hakko. :-+



03. Hakko A1321 Asli (Bekas) vs Palsu (Close-Up Mata Solder).jpg

Dua foto close-up dengan pencahayaan berbeda untuk menunjukkan perbedaan. Yang asli (kanan) memiliki mata solder yang menghitam (entah kenapa), sementara yang palsu (kiri) permukaannya sangat kasar. Pada foto kedua, terlihat jelas diameter mata solder palsu sedikit lebih besar daripada badannya.

Dengan mata solder Hakko asli, saya tidak bisa memasukkan pemanas palsu karena diameter keramiknya menggembung & lebih besar :--. Sebaliknya, tidak masalah dengan mata solder palsu karena diameternya lebih besar (sama seperti mata solder palsu lain yang baru saya dapatkan—lihat postingan Genuine vs fake Hakko solder tip comparison). Namun, mata solder palsu tetap goyah dan longgar di pemanas palsu, dan lebih parah lagi jika dipasang di pemanas asli. ???

Dengan kontak termal yang buruk, jelas solder Hakko 926/907 palsu yang menggunakan pemanas dan mata solder tiruan tidak bisa berkinerja sebaik yang asli—apalagi performa pemanas keramik dan sensornya, yang pasti lebih unggul pada versi asli.

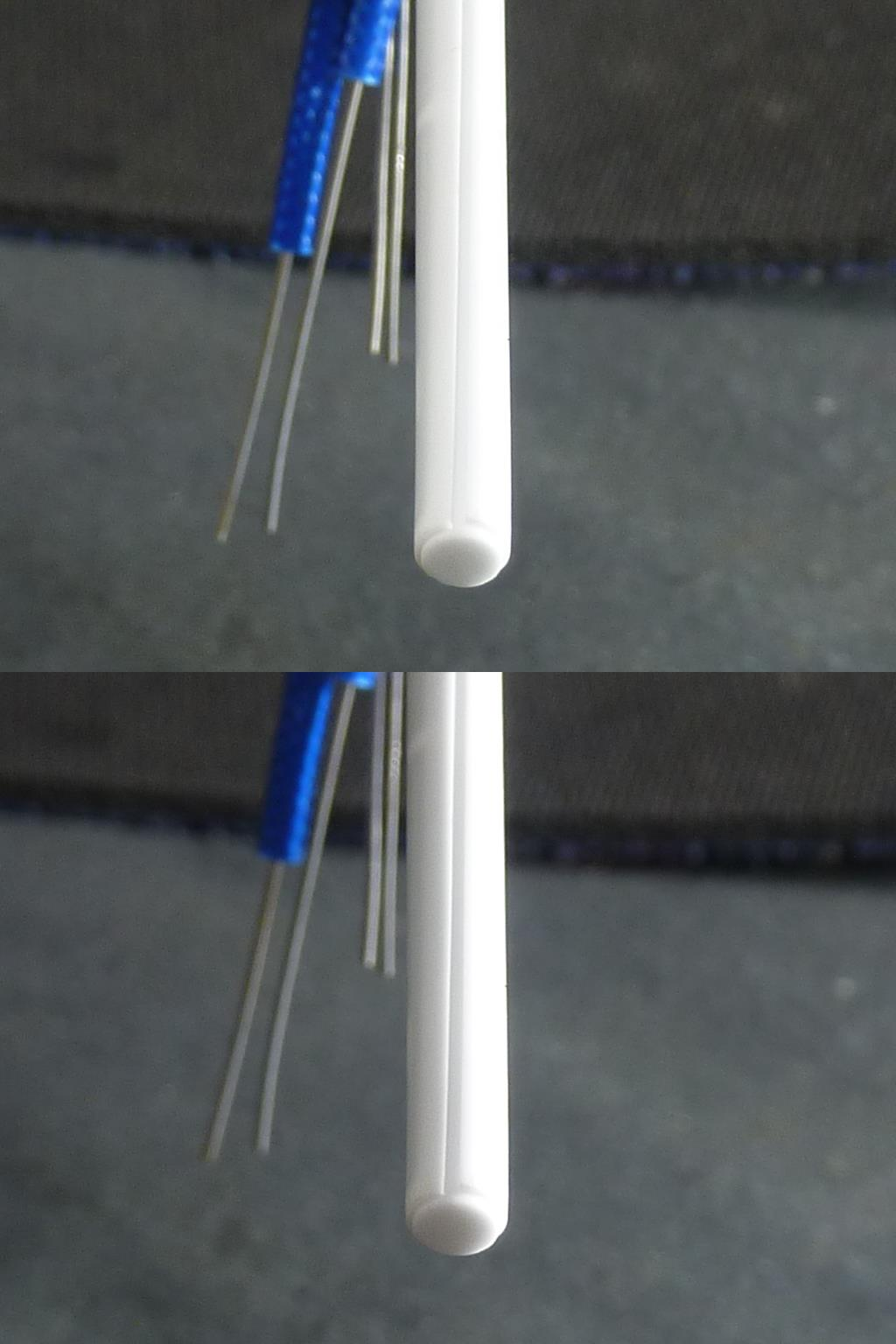

04. Hakko A1321 Asli (BARU) vs Palsu.jpg

Perbandingan pemanas keramik A1321 palsu vs asli baru. Lihat saja permukaan keramiknya—tidak ada tandingannya. Yang asli sangat halus, sementara yang palsu sangat kasar. Sekali lagi, mustahil pemanas palsu bisa memiliki kontak permukaan yang baik di dalam mata solder, bahkan dengan mata solder asli sekalipun.

05. Close-Up Mata Pemanas Keramik Hakko A1321 Asli.jpg
Close-up ujung pemanas keramik A1321 asli: permukaannya sangat halus dengan lapisan unik yang membungkus batang keramik tengah. Lapisan luar itu berisi elemen pemanas dan sensor tertanam. Dari sudut ini, terlihat diameter batangnya konsisten, tidak seperti yang palsu yang menggembung di ujung.


06. Bagian Dalam Pemanas Keramik Hakko A1321.jpg
Foto keramik translusen dengan cahaya latar memperlihatkan jejak elemen pemanas dan sensor yang melilit batang tengah. Pemanas palsu tidak memiliki ini—menurut informasi di internet, tiruan hanya menggunakan kawat pemanas murah yang dililit di dalamnya.

Monday, 2 June 2025

Pengisi baterai Ni-Cd dengan pemutusan otomatis


Pengisi daya pintar ini otomatis mati saat baterai isi ulang Anda mencapai daya penuh.

Rangkaian ini terdiri dari multivibrator bistable yang dihubungkan dengan timer IC 555. Output bistable diumpankan ke ammeter (melalui dioda D1) dan VR1 sebelum mengalir ke tiga baterai Ni-Cd yang akan diisi.

Biasanya, potensi muatan penuh sel Ni-Cd adalah 1,2V. Picu bistabil dengan menekan sakelar S1 dan sesuaikan potmeter VR1 untuk arus 60mA melalui ammeter. Sekarang lepaskan ammeter dan sambungkan kabel jumper antara titik 'a' dan 'b.' Hubungkan terminal keluaran positif baterai ke emitor transistor pnp T1. Basis transistor T1 disetting pada tegangan 2.9V dengan menyesuaikan potmeter VR2. Output transistor T1 dikuatkan dua kali oleh transistor npn T2 dan T3.

Jadi ketika baterai terisi penuh ke 3 × 1.2V = 3.6V, tegangan yang lebih tinggi dari ini membuat transistor T1 bekerja. Transistor T2 juga berjalan dan transistor T3 mati. Level ambang timer 555 mencapai 6V, yaitu lebih dari 2/3 × Vcc = 2/3×6=4V, untuk mematikan timer.

Selama pengisian daya, tingkat ambang pengatur waktu tetap rendah. LED hijau (LED1) menyala selama pengisian baterai dan padam saat daya terisi penuh.

Perhatikan bahwa sirkuit ini hanya dapat digunakan untuk baterai isi ulang Ni-Cd 1.2V, 600mAH yang membutuhkan arus 60mA selama 15 jam untuk mengisi penuh.

Tuesday, 1 April 2025

mengapa NPN BJT lebih dipilih daripada PNP dalam rangkaian switching?

Tiga alasan untuk memilih NPN BJT daripada PNP dalam rangkaian switching!

1. NPN dapat dikontrol dengan level tegangan apa pun, terlepas dari tegangan beban, sementara BJT PNP perlu menyesuaikan tegangan beban untuk mematikannya.

2. BJT NPN mudah dioperasikan, karena mereka aktif dengan sinyal tinggi dan mati dengan sinyal rendah, sedangkan PNP sebaliknya.

3. Switching NPN umumnya lebih cepat daripada PNP.

Akan tetapi, ada situasi di mana BJT PNP menguntungkan, karena mereka memutus sisi positif ketika dimatikan, sedangkan BJT NPN memutus sisi negatif.


Namun, banyak orang begitu terobsesi dengan hal-hal yang ada di buku teks sehingga mereka bahkan tidak ingin memikirkan skenario kasus praktis.

Tidak seperti beberapa desain amplifier yang menggunakan tegangan positif dan negatif, merancang sirkuit kontrol terutama melibatkan kerja dengan sinyal tegangan positif, seperti yang berasal dari mikrokontroler atau Arduino.

Ketika kita perlu menggerakkan beban tegangan yang lebih tinggi (misalnya, 12V) dengan tegangan sinyal kontrol (seperti 5V), menggunakan transistor PNP dapat menjadi tantangan. Ini karena PNP menyala ketika sinyal 0V diterapkan dan terus mengalir bahkan setelah menerapkan sinyal 5V. Ini karena sambungan basis-emitor tetap bias positif (sirkuit-5).  Jadi, untuk mematikannya, diperlukan sinyal 12V, atau transistor NPN tambahan harus digunakan untuk menggerakkan PNP pertama (rangkaian-6). Itulah sebabnya; banyak orang lebih suka menggunakan transistor NPN (rangkaian-1) kecuali ada persyaratan khusus seperti pengalihan sisi tinggi.

Tuesday, 4 June 2024

Catu Daya Tegangan Variabel

Regulator tegangan tetap linier 3-terminal adalah pilihan populer untuk menciptakan tegangan positif atau negatif

Tulisan ini akan menjadi tambahan yang sangat bagus, terutama pada regulator tegangan positif LM317T yang dapat kita gunakan untuk membuat catu daya tegangan variabe dari 1.2-volt hingga 3.7-volt dengan arus sekitar 1,5-amp.

Dengan bantuan sedikit sirkuit tambahan yang ditambahkan ke output PSU, kita dapat memiliki catu daya bangku yang mampu mencapai berbagai tegangan tetap atau variabel baik positif maupun negatif. Sebenarnya ini lebih sederhana daripada yang Anda kira karena transformator, perbaikan dan penghalusan telah dilakukan oleh PSU sebelumnya, yang perlu kita lakukan hanyalah menghubungkan sirkuit tambahan kita ke output kabel kuning +12-volt. Tapi pertama-tama, mari kita pertimbangkan output tegangan tetap.


Catu Daya 9v Tetap

Ada berbagai macam regulator tegangan 3-terminal yang tersedia dalam paket TO-220 standar dengan regulator tegangan tetap yang paling populer adalah regulator positif seri 78xx yang berkisar dari regulator tegangan tetap 7805, +5V yang sangat umum hingga regulator tegangan tetap 7824, +24V. Ada juga seri 79xx regulator tegangan negatif tetap yang menghasilkan tegangan negatif komplementer dari -5 hingga -24 volt tetapi dalam tutorial ini kita hanya akan menggunakan tipe 78xx positif.

Regulator 3-terminal tetap berguna dalam aplikasi yang output yang dapat disesuaikan tidak diperlukan membuat catu daya output sederhana, tetapi sangat fleksibel karena tegangan yang dihasilkannya hanya bergantung pada regulator yang dipilih. Mereka disebut regulator tegangan 3-terminal karena mereka hanya memiliki tiga terminal untuk terhubung dan ini adalah Input, Common dan Output masing-masing.

Tegangan input ke regulator akan menjadi kabel kuning +12v dari PSU (atau pasokan transformator terpisah), dan terhubung antara terminal input dan umum. +9-volt yang distabilkan diambil di seluruh output dan umum seperti yang ditunjukkan.


Tegangan Variabel Power Supply Sirkuit Regulator Tetap




Jadi misalkan kita menginginkan tegangan output +9 volt dari catu daya bangku PSU kita, maka yang harus kita lakukan adalah menghubungkan regulator tegangan +9v ke kabel kuning +12V. Karena PSU telah melakukan perbaikan dan penghalusan ke output +12v, satu-satunya komponen tambahan yang diperlukan adalah kapasitor di seluruh input dan satu lagi di output.

Kapasitor tambahan ini membantu stabilitas regulator dan dapat berada di mana saja antara 100nF dan 330nF. Kapasitor output 100uF tambahan membantu menghaluskan konten riak yang melekat memberikan respons sementara yang baik. Kapasitor bernilai besar yang ditempatkan di output rangkaian catu daya ini biasa disebut "Smoothing Capacitor".

Regulator seri 78xx ini memberikan arus keluaran maksimum sekitar 1,5 amp pada tegangan stabil tetap masing-masing 5, 6, 8, 9, 12, 15, 18 dan 24V. Tetapi bagaimana jika kita menginginkan tegangan output +9V tetapi hanya memiliki regulator 7805, +5V?. Output +5V dari 7805 dirujuk ke terminal "ground, Gnd" atau "0v".

Jika kita meningkatkan tegangan terminal pin-2 ini dari 0V ke 4-volt maka output juga akan naik dengan tambahan 4-volt asalkan ada tegangan input yang cukup. Kemudian dengan menempatkan dioda Zener kecil 4-volt (nilai pilihan terdekat 4.3V) antara pin-2 regulator dan ground, kita dapat membuat regulator 7805 5V menghasilkan tegangan output +9-volt seperti yang ditunjukkan.


Meningkatkan Tegangan Output



Jadi bagaimana cara kerjanya. Dioda Zener 4.3V membutuhkan arus bias terbalik sekitar 5mA untuk mempertahankan output dengan regulator mengambil sekitar 0.5mA. Total arus 5.5mA ini disuplai melalui resistor "R1" dari output pin-3.

Jadi nilai resistor yang dibutuhkan untuk regulator 7805 adalah R = 5V/5.5mA = 910 Ohm. Dioda umpan balik, D1 yang terhubung melintasi input ke terminal output adalah untuk perlindungan dan mencegah regulator dari bias terbalik ketika tegangan pasokan input dimatikan sementara pasokan output tetap ON atau aktif untuk waktu yang singkat karena beban induktif yang besar seperti solenoid atau motor.

Kemudian kita dapat menggunakan regulator tegangan 3-terminal dan dioda Zener yang sesuai untuk menghasilkan berbagai tegangan output tetap dari catu daya bangku kami sebelumnya mulai dari +5V hingga +12V. Tetapi kita dapat memperbaiki desain ini dengan mengganti regulator tegangan tetap dengan regulator tegangan variabel seperti LM317T.


Catu Daya Tegangan Variabel

LM317T adalah regulator tegangan positif 3-terminal yang dapat disesuaikan sepenuhnya yang mampu memasok 1,5-amp dengan tegangan output mulai dari sekitar 1,25-volt hingga 37-volt. Dengan menggunakan rasio dua resistansi, salah satu dari nilai tetap dan variabel lainnya (atau keduanya tetap), kita dapat mengatur tegangan output ke tingkat yang diinginkan dengan tegangan input yang sesuai berada di mana saja antara 3-volt dan 40-volt.

gambar di atas adalah salah satu referensi dari pabrikan.

Regulator tegangan variabel LM317T juga memiliki kemampuan pembatasan arus dan pematian termal bawaan yang membuatnya tahan korsleting dan ideal untuk tegangan rendah atau catu daya buatan sendiri.

Tegangan output LM317T ditentukan oleh rasio dua resistor umpan balik R1 dan R2 yang membentuk jaringan pembagi potensial di seluruh terminal output seperti yang ditunjukkan di bawah ini.


LM317T Regulator Tegangan Variabel


Tegangan melintasi resistor umpan balik R1 adalah tegangan referensi 1.25V konstan, VRef diproduksi antara terminal "output" dan "adjustment". Arus terminal penyesuaian adalah arus konstan 100uA. Karena tegangan referensi melintasi resistor R1 konstan, arus konstan i akan mengalir melalui resistor R2 lainnya, menghasilkan tegangan output sebesar:


Kemudian arus apa pun yang mengalir melalui resistor R1 juga mengalir melalui resistor R2 (mengabaikan arus terminal penyesuaian yang sangat kecil), dengan jumlah tegangan turun melintasi R1 dan R2 sama dengan tegangan output, Vout. Jelas tegangan input, Vin harus setidaknya 2,5 volt lebih besar dari tegangan output yang dibutuhkan untuk menyalakan regulator.

Selain itu, LM317T memiliki pengaturan beban yang sangat baik dengan ketentuan bahwa arus beban minimum lebih besar dari 10mA. Jadi untuk mempertahankan tegangan referensi konstan 1,25V, nilai minimum resistor umpan balik R1 harus 1,25V / 10mA = 120 Ohm dan nilai ini dapat berkisar dari 120 ohm hingga 1.000 ohm dengan nilai tipikal R1 sekitar 220Ω hingga 240Ω untuk stabilitas yang baik.

Jika kita mengetahui nilai tegangan output yang dibutuhkan, Vout dan resistor umpan balik R1 adalah katakanlah 240 ohm, maka kita dapat menghitung nilai resistor R2 dari persamaan di atas. Misalnya, tegangan keluaran asli kami 9V akan memberikan nilai resistif untuk R2 dari:


R1. ((Vout/1.25)-1) = 240. ((9/1,25)-1) = 1.488 Ohm atau 1.500 Ohm (1k5Ω) ke nilai pilihan terdekat.


Tentu saja dalam praktiknya, resistor R1 dan R2 biasanya akan diganti dengan potensiometer sehingga menghasilkan catu daya tegangan variabel, atau oleh beberapa resistansi preset yang diaktifkan jika beberapa tegangan output tetap diperlukan.

Tetapi untuk mempermudah dalam menghitung nilai resistor R2 setiap kali kita menginginkan tegangan tertentu, kita dapat menggunakan tabel resistansi standar seperti yang ditunjukkan di bawah ini yang memberi kita tegangan keluaran regulator untuk rasio resistor R1 dan R2 yang berbeda menggunakan nilai resistansi E24.

Ratio Tahanan R1 terhadap R2

R2
Value
Resistor R1 Value
150180220240270330370390470
1002.081.941.821.771.711.631.591.571.52
1202.252.081.931.881.811.701.661.631.57
1502.502.292.102.031.941.821.761.731.65
1802.752.502.272.192.081.931.861.831.73
2203.082.782.502.402.272.081.991.961.84
2403.252.922.612.502.362.162.062.021.89
2703.503.132.782.662.502.272.162.121.97
3304.003.543.132.972.782.502.362.312.13
3704.333.823.353.182.962.652.502.442.23
3904.503.963.473.283.062.732.572.502.29
4705.174.513.923.703.433.032.842.762.50
5605.925.144.434.173.843.373.143.042.74
6806.925.975.114.794.403.833.553.433.06
8208.086.945.915.525.054.364.023.883.43
10009.588.196.936.465.885.044.634.463.91
120011.259.588.077.506.815.805.305.104.44
150013.7511.679.779.068.196.936.326.065.24

Dengan mengubah resistor R2 untuk potensiometer 2k ohm, kami dapat mengontrol rentang tegangan output catu daya bangku PSU kami dari sekitar 1,25-volt ke tegangan output maksimum 10,75 (12-1,25) volt. Kemudian rangkaian catu daya variabel modifikasi akhir kami ditunjukkan di bawah ini.


Sirkuit catu daya tegangan variabel


Kita dapat meningkatkan rangkaian pengatur tegangan dasar kami sedikit lebih banyak dengan menghubungkan Ammeter dan Voltmeter ke terminal output. Instrumen ini akan memberikan indikasi visual dari arus dan output tegangan dari regulator tegangan variabel. Sekering kerja cepat juga dapat dimasukkan jika diinginkan dalam desain untuk memberikan perlindungan hubung singkat tambahan seperti yang ditunjukkan.



Kekurangan LM317T

Salah satu kelemahan utama menggunakan LM317T sebagai bagian dari rangkaian catu daya tegangan variabel untuk mengatur tegangan adalah bahwa sebanyak 2,5-volt dijatuhkan atau hilang sebagai panas melintasi regulator. Jadi misalnya, jika tegangan output yang dibutuhkan adalah +9 volt, maka tegangan input harus sebanyak 12-volt atau lebih jika tegangan output ingin tetap stabil dalam kondisi beban maksimum. Penurunan tegangan ini melintasi regulator disebut "dropout". Juga karena tegangan dropout ini beberapa bentuk heatsinking diperlukan untuk menjaga regulator tetap dingin.

Untungnya, regulator tegangan variabel dropout rendah tersedia, seperti regulator tegangan variabel Low Dropout "LM2941T" National Semiconductor, yang memiliki tegangan dropout rendah hanya 0,9 volt pada beban maksimum. Dropout rendah ini datang dengan biaya karena perangkat ini hanya mampu memberikan 1,0 amp dengan output tegangan variabel dari 5 hingga 20-volt. Namun, kita dapat menggunakan perangkat ini untuk memberikan tegangan output sekitar 11.1V, hanya sedikit lebih rendah dari tegangan input.

Jadi untuk meringkas, catu daya bangku kami yang kami buat dari unit catu daya PC lama dalam tutorial sebelumnya dapat dikonversi untuk menyediakan catu daya tegangan variabel dengan menggunakan LM317T untuk mengatur tegangan. Dengan menghubungkan input perangkat ini melintasi kabel output kuning +12V PSU, kita dapat memiliki tegangan output tetap +5V, +12V, dan variabel mulai dari sekitar 2 hingga 10-volt pada arus output maksimum 1,5A.
